Ti-6.5Al-1Mo-1V-2Zr BT20 Płyta ze stopu tytanu dla przemysłu lotniczego
Ti-6.5Al-1Mo-1V-2Zr Płyta ze stopu tytanu Płyta ze stopu tytanu BT20 dla przemysłu lotniczego Wymiar płyty tytanowej: Walcowanie na zimno: h Tk0.5-Tk6mm, Wide2000mm, rolka długości t Hot h Walcowanie: Tk0.8-80Tkmm, Wide2000mm, długość
Wprowadzenie produktów
| Ti-6.5Al-1Mo-1V-2Zr Płyta tytanowa BT20 dla przemysłu lotniczego |
STOP TYTANU BT20 jest stopem prawie alfa opracowanym przez były Radziecki Instytut Badań Nad Materiałami Lotniczych w 1964 roku, a jego nominalny skład to Ti-6.5Al-1Mo-1V-2Zr.
Jako blisko α typu stop tytanu o wysokiej temperaturze, odpowiednik aluminium zwiększa się poprzez dodanie różnych elementów stopowych w celu poprawy wydajności w wysokich temperaturach. W porównaniu z tradycyjnym α + β stop tytanu typu, blisko α typu stop tytanu w wysokiej temperaturze nadal ma dobrą odporność na pełzanie, odporność na zmęczenie, odporność na utlenianie i stabilność termiczną w wysokich temperaturach. Ze względu na wysoką wytrzymałość i lekkość, może być stosowany w częściach silnika lotniczego, aby zastąpić niektóre superstopy na bazie niklu o niższej wytrzymałości specyficznej, co może dodatkowo poprawić stosunek ciągu do masy silnika. Ze względu na dobrą plastyczność procesu zbliżoną do α+ β stopu tytanu i taką samą dobrą wydajność spawalniczą jak α stop tytanu, może być używany do produkcji obudów silnika i innych elementów samolotu, które pracują w temperaturze 300-500 °C.
Stop tytanu BT20 jest stopem ogólnego przeznaczenia, który jest używany głównie do produkcji grubych i cienkich płyt, a także może być używany do produkcji odkuwek, odkuwek matrycowych, prętów i profili.
BT20 Stop tytanu
Klasy | BT20 (włas ie) | |||||||||||||||
Funkcje | Stop ma dobrą ogólną wydajność i stabilność termiczną, dobrą wydajność spawania i może być używany przez długi czas poniżej 500 °C. | Aplikacji | Stosowany głównie do głównych części konstrukcyjnych, takich jak główne części łożysk tylnego kadłuba, obudowy silników, odlewy o specjalnym kształcie itp. | |||||||||||||
Skład chemiczny wt% | ||||||||||||||||
Al | Mo | V | Zr | Si | Fe | C | N | H | z o.o. | |||||||
5,5~7,1 | 0,5~2,0 | 0,8~2,5 | 1,5~2,5 | ≤0.15 | ≤0,25 | ≤0.08. | ≤0,05 | ≤0.015 | ≤0.15 | |||||||
Metoda wytapiania | ||||||||||||||||
Prasowanie elektrody + trzy zużycie próżni | ||||||||||||||||
Zdjęcia o dużym powiększeniu (φ250 o dużym i niskim powiększeniu) | ||||||||||||||||
Właściwości mechaniczne (Φ250 kucie pręt poprzeczny) | ||||||||||||||||
System obróbki cieplnej: 850 °Cx2h, chłodzenie powietrzem. | ||||||||||||||||
Temperatura pokojowa (20°C) | σb MPa | σ0,2 MPa | A % | Z % | Ak J | HBd ( HBd ) | ||||||||||
947 | 885 | 15.0 | 51.0 | 33.3 | — | |||||||||||
976 | 861 | 15.5 | 39.0 | 37.5 | — | |||||||||||
Wysoka temperatura (500°C) | 734 | — | 19.5 | 56 | σ(470 ) MPa ³50h | Ok | ||||||||||
696 | — | 27 | 64 | Ok | ||||||||||||
500°C'100h Gorąca odsłonięta | 1077 | 949 | 11.6 | 35.5 | — | — | ||||||||||
1060 | 946 | 14.0 | 28.5 | — | — | |||||||||||
BT20 Płyta ze stopu tytanu
Wymiar
Walcowanie na zimno: h Tk0.5-Tk6mm, Wide2000mm, rolka długości
Hot h Walcowanie: Tk0.8-80Tkmm, Wide2000mm, długość 6000mm

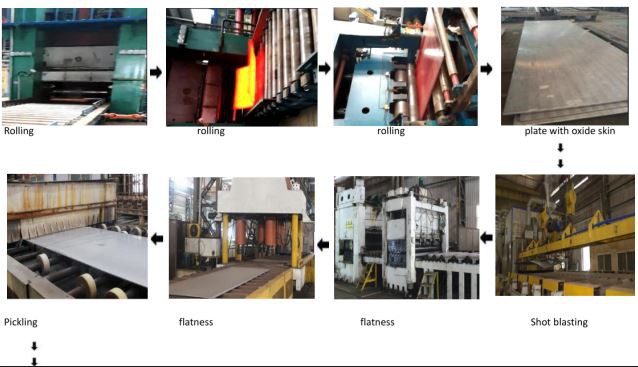

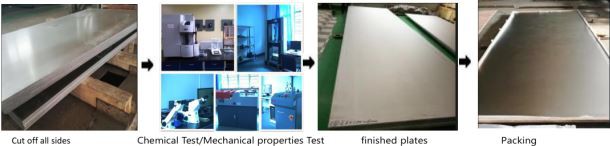

Proces płyty ze stopu tytanu BT20
Popularne Tagi: ti-6.5al-1mo-1v-2zr bt20 płyta ze stopu tytanu dla przemysłu lotniczego, Chiny, producenci, dostawcy, fabryka, dostosowane, hurtowa, niska cena, w magazynie
Może ci się spodobać również
Wyślij zapytanie
